Ouvrir un mur porteur implique de transférer les charges vers une poutre correctement dimensionnée. Une erreur de calcul peut provoquer fissures, affaissement ou dégâts structurels importants. Ce guide clarifie le rôle d’une poutre IPN dans la reprise de charge.
La stabilité bâtiment dépend des appuis, du profil et de la nature des planchers. Avant toute démolition, il convient d’estimer la charge répartie et les charges concentrées. Les éléments essentiels suivent immédiatement sous le titre A retenir :
A retenir :
- Dimensionnement selon portée, nature du plancher et charge répartie
- Choix du profil IPN IPE HEB selon rigidité et hauteur
- Appuis renforcés, longueur minimale et contrôle de l’écrasement local
- Recours au BET obligatoire pour grandes portées et charges complexes
Après ces points clés, calculer la poutre IPN pour une ouverture mur porteur
Charge répartie et utilisation du tableau de charge
Cette section montre comment estimer une charge répartie à partir des éléments portés. Selon Trained Ingénierie, le tableau de charge permet une première validation pratique avant étude approfondie.
Profil Portée 2m Portée 3m Portée 4m Portée 5m Portée 6m IPN 100 1025 kg 684 kg 513 kg 410 kg 342 kg IPN 120 1759 kg 1173 kg 880 kg 704 kg 586 kg IPN 140 2763 kg 1842 kg 1382 kg 1105 kg 921 kg IPN 160 4085 kg 2723 kg 2042 kg 1634 kg 1362 kg IPN 180 5773 kg 3849 kg 2887 kg 2309 kg 1924 kg IPN 200 7886 kg 5257 kg 3943 kg 3154 kg 2629 kg
Pour utiliser ce tableau, identifier la portée puis comparer la charge estimée et la capacité du profil. Il faut garder une marge de sécurité confortable face aux charges réelles et variables.
Limites du calcul simplifié et variables ignorées
Cette partie détaille les paramètres non pris en compte par le calcul simplifié M = R × Z. Selon Eurocode 3, il faut considérer charges ponctuelles, nature des planchers et flèche admissible. La compréhension de ces limites prépare le choix du profil et l’intervention d’un bureau d’études.
Suivant l’analyse des charges, choisir entre IPN, IPE ou HEB pour optimiser la reprise de charge
Comparaison IPN IPE HEB et usages courants en construction
Ce paragraphe compare les familles de profil pour guider le choix structurel. L’IPE facilite les assemblages, l’HEB offre plus de rigidité pour longues portées et l’IPN reste adapté aux rénovations courantes.
Type Forme Usage principal Rigidité Remarque IPN I à ailes inclinées Rénovation et linteaux Moyenne Profil traditionnel IPE I à ailes parallèles Constructions neuves, assemblages Bonne Bon compromis poids/rigidité HEA H large Charges importantes, poutres principales Élevée Utilisé pour fortes charges HEB H très massif Longues portées, fortes sollicitations Très élevée Haute rigidité et stabilité
Ce tableau aide à comparer qualitativement les profils sans remplacer une note de calcul. Selon CSTB, le choix doit intégrer contraintes d’exécution et compatibilité avec la maçonnerie d’appui.
Considérations pratiques chantier :
- Longueur d’appui minimale et qualité du support
- Étaiement provisoire avant découpe du mur
- Accès chantier et levage de la poutre
- Finitions, habillage ou mise en apparent de la poutre
Face aux contraintes d’exécution, organiser phasage et intervention d’un BET pour renforcement structurel
Cas où le BET est obligatoire pour ouverture mur porteur
Cette section énumère les situations qui imposent une étude technique par un bureau d’études. Le BET produit la note de calcul engageant sa responsabilité et couvrant les vérifications Eurocodes nécessaires.
Cas nécessitant BET :
- Travaux en copropriété avec intervention sur structure porteuse
- Plancher en béton ou dalle lourde au-dessus de l’ouverture
- Ouverture supérieure à quatre mètres de portée
- Mur ancien en pierre, pisé ou maçonnerie fragile
- Reprise de charge de plusieurs étages ou toiture
« J’ai ouvert un mur porteur de trois mètres et le BET a validé l’IPE choisi, chantier sécurisé »
Paul N.
Phasage, étaiement et recommandations d’exécution pour optimisation travaux

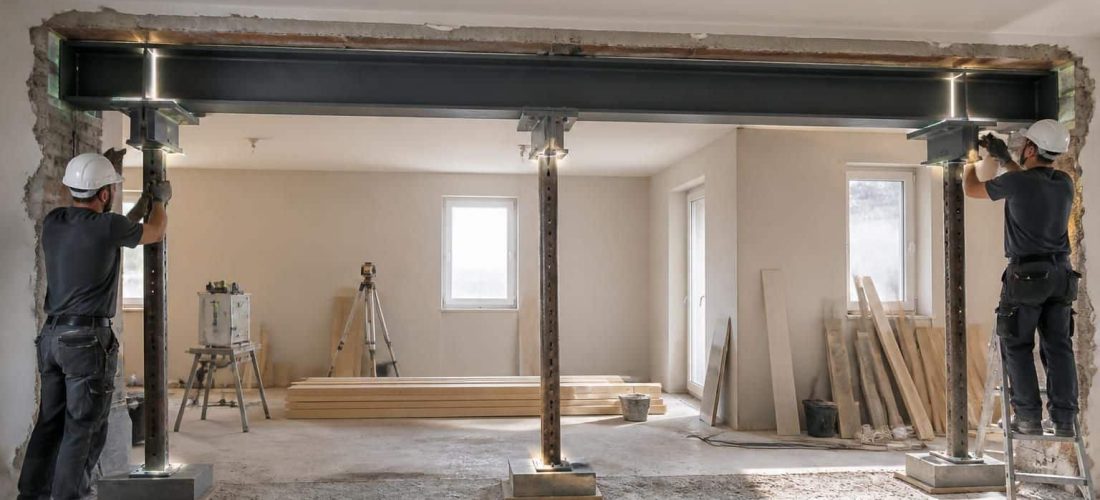

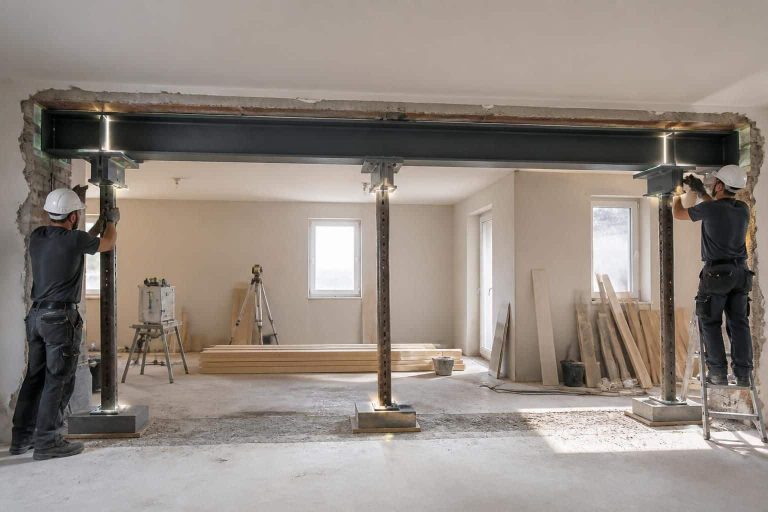

Cette partie précise l’ordre des opérations et les points de vigilance sur chantier. L’étaiement temporaire, la pose contrôlée de la poutre et la vérification de la flèche sont essentiels pour la sécurité.
Phasage et sécurité :
- Étaiement préalable et vérification des appuis
- Pose de la poutre et contrôle progressif des charges
- Scellement des appuis et calage définitif
- Contrôle de déformation et ajustements si nécessaire
« Le BET nous a fourni une note claire, les travaux se sont déroulés sans incident »
Claire N.
« J’ai choisi de laisser l’IPN apparent, résultat esthétique et gain de hauteur sous plafond »
Marie N.
« Le choix du profil et la planification ont réduit nuisances et délais sur le chantier »
Marc N.
Source : Trained Ingénierie, « Note de calcul et préconisations pour ouverture de mur porteur », Trained Ingénierie, 2026.
